Проект коттеджа с цоколем и мансардой № V-233-1P

общая площадь: 233.74 м²

ЦЕНА за АС
40 000 руб

подробнее

Купить
проект дома

Задать вопрос

Комментарии
к проекту

Версия
для печати

Описание проекта

Описания нет.

Материалы для строительства:

Фундамент – монолитная ж/б плита 350мм
Наружные стены – газобетонные 400мм блоки с наружным утеплением
Перекрытия – монолитные ж/б
Тип кровли – чердачная
Покрытие кровли – металлочерепица
Наружная отделка – штукатурка, камень, деревянные декоративные элементы
Наружная отделка цоколя – искусственный камень

Расход строительных материалов:

Материал:	Кол-во:	Ед.изм.:	Комментарий:
Площадь кровли	158.46	м²
Строительный объем	604.91	м³
Площадь террас и балконов	31.2	м²
Газобетон	97.62	м³	Для наружных и внутренних несущих стен
Искусственный камень	65.87	м²
Кирпич полнотелый	19.52	м²	Для вентканалов и колонн
Бетон	79	м³	Фундамент В20
Бетон	7.6	м³	Фундамент В7.5
Песок	120	м³
Пеноплекс	12	м³

Акции на проект (актуально на 24.11.2024):

	Доработка проекта В данный проект возможно внести изменения. Также читайте статью: внесение изменений в типовой проект.
	Чертежи фундамента сразу после оплаты Если строители уже на участке и Вам срочно нужен проект, мы можем выслать чертежи фундамента сразу после оплаты проектной документации. Срок подготовки проекта, как правило, 3-4 рабочих дня (для регионов плюс время на доставку).
	Бесплатная доставка проекта На этот проект предусмотрена бесплатная доставка (только на территории РФ).

Поэтажные планы

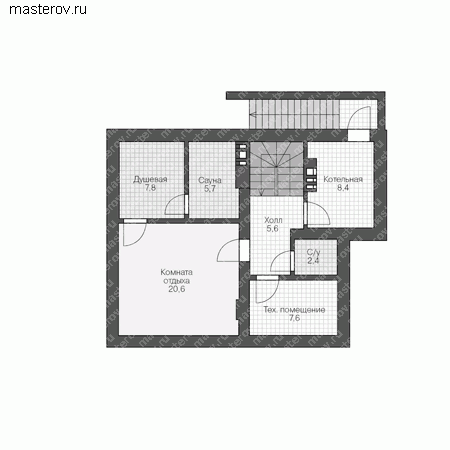

цоколь высота: 2.59 мредактировать
Проект коттеджа с цоколем и мансардой № V-233-1P - цоколь

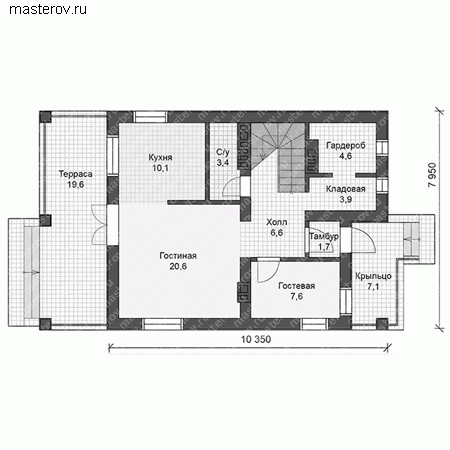

1-й этаж высота: 2.94 мредактировать
Проект коттеджа с цоколем и мансардой № V-233-1P - 1-й этаж

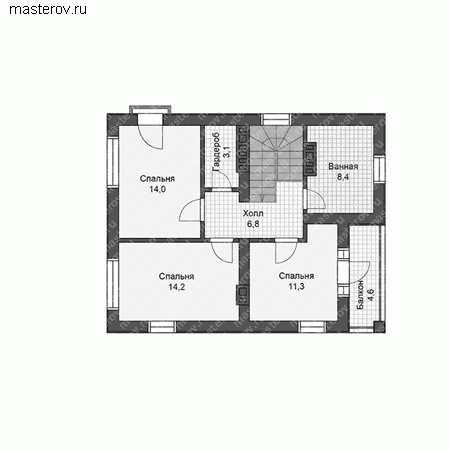

2-й этаж высота: 2.8 мредактировать
Проект коттеджа с цоколем и мансардой № V-233-1P - 2-й этаж

мансарда высота: 2.665 мредактировать
Проект коттеджа с цоколем и мансардой № V-233-1P - мансарда

Фасады

вид спереди
Проект коттеджа с цоколем и мансардой № V-233-1P - вид спереди

вид слева
Проект коттеджа с цоколем и мансардой № V-233-1P - вид слева

вид справа
Проект коттеджа с цоколем и мансардой № V-233-1P - вид справа

вид сзади
Проект коттеджа с цоколем и мансардой № V-233-1P - вид сзади

Варианты проекта

Проект № U-117-1P
Вариант без цоколя и мансарды 35 000 руб

Проект № U-117-2P
Вариант- 2 этажа керамзитобетонные блоки 32 000 руб

Проект № V-150-1P
Вариант проекта меньшей площадью 36 000 руб

Проект № V-130-1P
Вариант проекта со свободной планировкой 32 000 руб

Проект № U-117-3P
Вариант проекта без цоколя и террасы 32 000 руб

Цена проекта дома

Комплектация:	Цена (руб):
Архитектурно-строительные чертежи [ что входит Минимальный комплект поставки. Архитектурно-строительная часть чертежей включают в себя: Архитектурный раздел: - общие данные по проекту, - поэтажные планы, - фасады, - основные разрезы по дому, - спецификации оконных и дверных проемов, - спецификации перемычек. Конструкторский раздел: - планы фундаментов, - планы перекрытий этажей, - планы стропил, - основные конструктивные узлы, - спецификации на материалы.]	40 000
Доп. комплект чертежей без лицензии (копия для строителей) [ что входит Доп. комплект чертежей без лицензии (копия для строителей) включает в себя:** - дополнительный комплект чертежей для строителей без лицензии. ]	2 000
Паспорт проекта [ что входит Паспорт проекта - это выдержка из архитектурного раздела проекта, включает в себя:** - общие данные по проекту, - поэтажные планы, - фасады, - основные разрезы по дому. Паспорт может потребоваться при согласовании проекта в местной архитектуре.]	5 000
Дополнительные услуги:	Цена (руб):

(**) Паспорт проекта и Доп. комплект чертежей без лицензии (копия для строителей) отдельно от основного комплекта не продаются.
