Каталог проектов:

Чертежи кирпичного коттеджа (5 спален) № V-172-1K

общая площадь: 173.45 м²

ЦЕНА за АС
38 000 руб

подробнее

Купить
проект дома

Задать вопрос

Комментарии
к проекту

Версия
для печати

Описание проекта

Описания нет.

Материалы для строительства:

Фундамент – монолитная ж/б плита
Наружные стены – кирпич
Перекрытия – монолитные и по деревянным балкам
Покрытие кровли – металлочерепица
Наружная отделка – штукатурка,камень, обшивка деревом

Расход строительных материалов:

Материал:	Кол-во:	Ед.изм.:	Комментарий:
Строительный объем	930.54	м³
Бетон	72.2	м³	На фундамент
Кирпич	122.98	м³	Поризованный кирпич для наружных несущих стен 510 мм
Кирпич	43.02	м³	Поризованный кирпич для внутренних несущих стен 380 мм
Кирпич	3.6	м³	Поризованный кирпич 120 мм для перегородок
Кирпич	6.97	м³	Кирпич полнотелый для вентканалов
Искусственный камень	48.41	м²
Площадь кровли	197.37	м²

Акции на проект (актуально на 24.11.2024):

	Доработка проекта В данный проект возможно внести изменения. Также читайте статью: внесение изменений в типовой проект.
	Чертежи фундамента сразу после оплаты Если строители уже на участке и Вам срочно нужен проект, мы можем выслать чертежи фундамента сразу после оплаты проектной документации. Срок подготовки проекта, как правило, 3-4 рабочих дня (для регионов плюс время на доставку).
	Бесплатная доставка проекта На этот проект предусмотрена бесплатная доставка (только на территории РФ).

Поэтажные планы

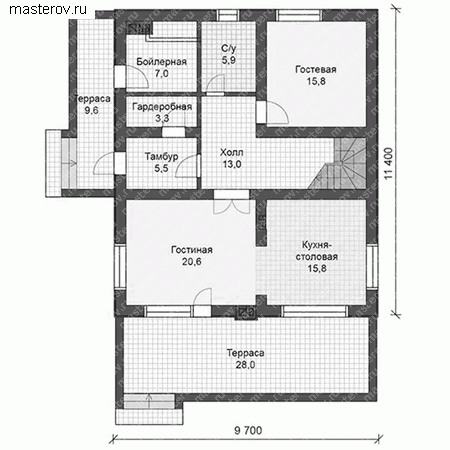

1-й этаж высота: 2.74 мредактировать
Чертежи кирпичного коттеджа (5 спален) № V-172-1K - 1-й этаж

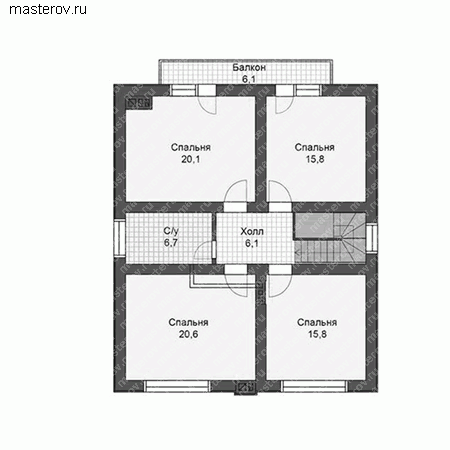

мансарда высота: 2.7 мредактировать
Чертежи кирпичного коттеджа (5 спален) № V-172-1K - мансарда

Фасады

вид спереди
Чертежи кирпичного коттеджа (5 спален) № V-172-1K - вид спереди

вид слева
Чертежи кирпичного коттеджа (5 спален) № V-172-1K - вид слева

вид справа
Чертежи кирпичного коттеджа (5 спален) № V-172-1K - вид справа

вид сзади
Чертежи кирпичного коттеджа (5 спален) № V-172-1K - вид сзади

Варианты проекта

Проект № V-172-1P
Вариант в газобетоне 38 000 руб

Проект № V-172-1K (S)
Зеркальный вариант проекта 38 000 руб

Цена проекта дома

Комплектация:	Цена (руб):
Архитектурно-строительные чертежи [ что входит Минимальный комплект поставки. Архитектурно-строительная часть чертежей включают в себя: Архитектурный раздел: - общие данные по проекту, - поэтажные планы, - фасады, - основные разрезы по дому, - спецификации оконных и дверных проемов, - спецификации перемычек. Конструкторский раздел: - планы фундаментов, - планы перекрытий этажей, - планы стропил, - основные конструктивные узлы, - спецификации на материалы.]	38 000
Доп. комплект чертежей без лицензии (копия для строителей) [ что входит Доп. комплект чертежей без лицензии (копия для строителей) включает в себя:** - дополнительный комплект чертежей для строителей без лицензии. ]	2 000
Паспорт проекта [ что входит Паспорт проекта - это выдержка из архитектурного раздела проекта, включает в себя:** - общие данные по проекту, - поэтажные планы, - фасады, - основные разрезы по дому. Паспорт может потребоваться при согласовании проекта в местной архитектуре.]	5 000
Дополнительные услуги:	Цена (руб):
Добавить гараж (цена от)	20 000
Изменение типа перекрытий (цена от)	15 000
Изменение типа фундамента (цена от)	15 000

(**) Паспорт проекта и Доп. комплект чертежей без лицензии (копия для строителей) отдельно от основного комплекта не продаются.
