Узкий коттедж проект № L-221-1P

общая площадь: 221.18 м²

ЦЕНА за АС
49 300 руб

подробнее

Купить
проект дома

Задать вопрос

Комментарии
к проекту

Версия
для печати

Описание проекта

Описания нет.

Материалы для строительства:

Фундаменты – монолитная ж/б плита(толщиной 250 мм)
Наружные стены – кирпич или газобетон (альтернативно)
Перекрытия – плиты ж/б
Покрытие кровли – натуральная (искусственная) черепица
Наружная отделка – лицевой кирпич, деревянная вагонка
Наружная отделка цоколя – облицовочный камень

Расход строительных материалов:

Материал:	Кол-во:	Ед.изм.:	Комментарий:
Бетон	30	м³	На фундамент
Кирпич	103.6	м³	На несущие стены. Альтернативно - газобетон 102.2 м3
Облицовочный кирпич	158.5	м²
Вагонка	110.2	м²
Площадь кровли	195.2	м²
Строительный объем	965.6	м³

Акции на проект (актуально на 22.11.2024):

Чертежи фундамента сразу после оплаты

Если строители уже на участке и Вам срочно нужен проект, мы можем выслать чертежи фундамента сразу после оплаты проектной документации. Срок подготовки проекта, как правило, 3-4 рабочих дня (для регионов плюс время на доставку).

Бесплатная доставка проекта

На этот проект предусмотрена бесплатная доставка (только на территории РФ).

Поэтажные планы

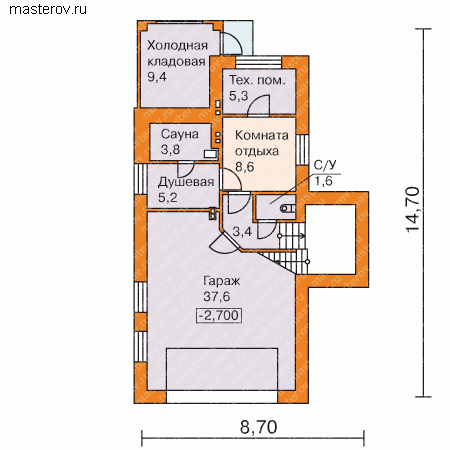

цоколь высота: 2.4 мредактировать
Узкий коттедж проект № L-221-1P - цоколь

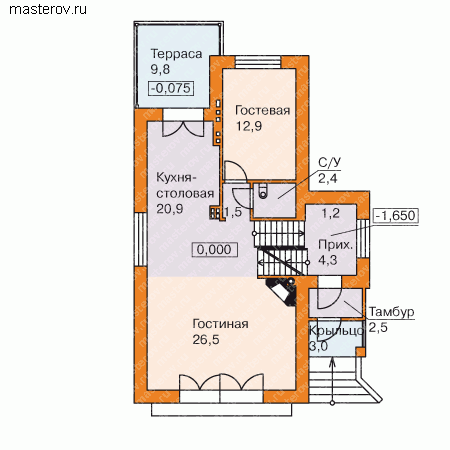

1-й этаж высота: 3.0 мредактировать
Узкий коттедж проект № L-221-1P - 1-й этаж

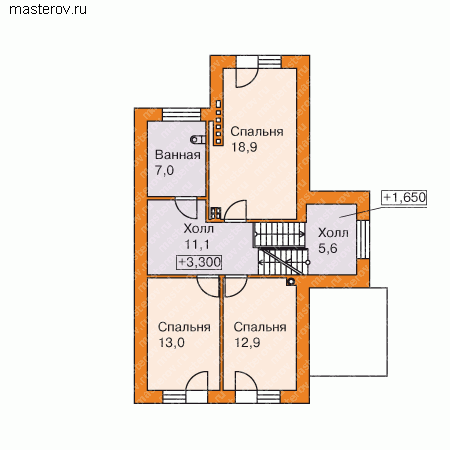

2-й этаж высота: 2.8 мредактировать
Узкий коттедж проект № L-221-1P - 2-й этаж

Фасады

вид спереди
Узкий коттедж проект № L-221-1P - вид спереди

вид слева
Узкий коттедж проект № L-221-1P - вид слева

вид справа
Узкий коттедж проект № L-221-1P - вид справа

вид сзади
Узкий коттедж проект № L-221-1P - вид сзади

Варианты проекта

Проект № L-221-1P (S)
Разработан зеркальный вариант проекта. 49 300 руб

Проект № T-192-3P
Вариант проекта площадью 192 м2 46 900 руб

Цена проекта дома

Комплектация:	Цена (руб):
Архитектурно-строительные чертежи (61 листов А3) [ что входит Минимальный комплект поставки. Архитектурно-строительная часть чертежей включают в себя: Архитектурный раздел: - общие данные по проекту, - поэтажные планы, - фасады, - основные разрезы по дому, - спецификации оконных и дверных проемов, - спецификации перемычек. Конструкторский раздел: - планы фундаментов, - планы перекрытий этажей, - планы стропил, - основные конструктивные узлы, - спецификации на материалы.]	49 300
Полный комплект чертежей (95 листов А3) [ что входит Полный комплект чертежей включает в себя архитектурно-строительную часть и инженерные коммуникации: Архитектурный раздел: - общие данные по проекту, - поэтажные планы, - фасады, - основные разрезы по дому, - спецификации оконных и дверных проемов, - спецификации перемычек. Конструкторский раздел: - планы фундаментов, - планы перекрытий этажей, - планы стропил, - основные конструктивные узлы, - спецификации на материалы. Инженерный раздел: - электроснабжение, - водоснабжение, - канализация, - отопление.]	60 000
Доп. комплект чертежей без лицензии (копия для строителей) [ что входит Доп. комплект чертежей без лицензии (копия для строителей) включает в себя:** - дополнительный комплект чертежей для строителей без лицензии. ]	5 000
Паспорт проекта [ что входит Паспорт проекта - это выдержка из архитектурного раздела проекта, включает в себя:** - общие данные по проекту, - поэтажные планы, - фасады, - основные разрезы по дому. Паспорт может потребоваться при согласовании проекта в местной архитектуре.]	3 500
Дополнительные услуги:	Цена (руб):
Изменение типа фундамента	25 000
Вариант системы отопления с теплым полом по заданию Заказчика (цена от)	15 000
Изменение типа перекрытий	15 000
Паспорт с изменениями	13 500
Приложение: фундамент ленточный сборный ж/б блоков с глубиной заложения 1,7м не привязанный к конкретным грунтам	5 000

(**) Паспорт проекта и Доп. комплект чертежей без лицензии (копия для строителей) отдельно от основного комплекта не продаются.
