Проект дома со вторым мансардным этажом № F-261-1P(S) - зеркальный вариант

Проект дома со вторым мансардным этажом № F-261-1P

Площади:

Общая площадь: 261.37 м2
Жилая площадь: 123.01 м2
Площадь застройки: 230.97 м2

Материалы для строительства:

Фундамент – монолитная ж/б плита
Наружные стены – газобетон или кирпич (альтернативно)
Перекрытия – монолитные плиты ж/б над первым этажом, по деревянным балкам – над вторым
Покрытие кровли – керамическая черепица
Наружная отделка – лицевой кирпич, облицовочный камень
Наружная отделка цоколя –искусственный камень

Расход строительных материалов:

Материал:Кол-во:Ед.изм.:Комментарий:
Строительный объем1007м3
Монолитная ж/б плита48м3толщина 200 мм
Газобетон92.1м3наружные стены
Кирпич93.4м3наружные стены /альтернативно
Монолитная ж/б плита16.1м3перекрытие
Керамическая черепица319м2
Облицовочный кирпич226.2м2
Керамическая черепица319м2
Облицовка камнем45.4м2
Искусственный камень41.4м2цоколь

Поэтажные планы

1-й этаж высота: 3.00 мредактировать
Проект дома со вторым мансардным этажом № F-261-1P - 1-й этаж
2-й этаж высота: 2.70 мредактировать
Проект дома со вторым мансардным этажом № F-261-1P - 2-й этаж

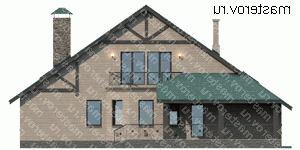

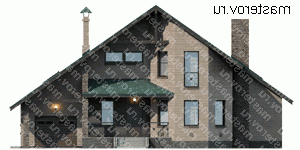

Фасады

вид спереди
Проект дома со вторым мансардным этажом № F-261-1P - вид спереди
вид слева
Проект дома со вторым мансардным этажом № F-261-1P - вид слева
вид справа
Проект дома со вторым мансардным этажом № F-261-1P - вид справа
вид сзади
Проект дома со вторым мансардным этажом № F-261-1P - вид сзади

Акции на проект (актуально на 10.04.2025):

Скидкой 40% на гараж или баню

С этим проектом вы можете купить проект гаража или бани со скидкой 40% из списка:
Бани: p-087-1p, n-129-1p, p-092-1p, p-076-1p, b-033-1p, p-044-1p
Гаражи: p-059-1p, p-088-1p, p-047-1s, p-127-1p, p-079-1p, p-037-1p, p-057-1s, k-048-1s, m-048-1s, p-058-1p.
Чертежи фундамента сразу после оплаты

Если строители уже на участке и Вам срочно нужен проект, мы можем выслать чертежи фундамента сразу после оплаты проектной документации. Срок подготовки проекта, как правило, 3-4 рабочих дня (для регионов плюс время на доставку).
Бесплатная доставка проекта

На этот проект предусмотрена бесплатная доставка (только на территории РФ).

Варианты проекта



Зеркальный вариант 50 500 руб

Цена проекта дома

Комплектация:Цена (руб):
Архитектурно-строительные чертежи (66 листов А3) [ что входит Минимальный комплект поставки.
Архитектурно-строительная часть чертежей включают в себя:

Архитектурный раздел:

- общие данные по проекту,
- поэтажные планы,
- фасады,
- основные разрезы по дому,
- спецификации оконных и дверных проемов,
- спецификации перемычек.

Конструкторский раздел:

- планы фундаментов,
- планы перекрытий этажей,
- планы стропил,
- основные конструктивные узлы,
- спецификации на материалы.]		50 500
Полный комплект чертежей (94 листов А3) [ что входит Полный комплект чертежей включает в себя архитектурно-строительную часть и инженерные коммуникации:

Архитектурный раздел:

- общие данные по проекту,
- поэтажные планы,
- фасады,
- основные разрезы по дому,
- спецификации оконных и дверных проемов,
- спецификации перемычек.

Конструкторский раздел:

- планы фундаментов,
- планы перекрытий этажей,
- планы стропил,
- основные конструктивные узлы,
- спецификации на материалы.

Инженерный раздел:

- электроснабжение,
- водоснабжение,
- канализация,
- отопление.]		61 200
Доп. комплект чертежей без лицензии (копия для строителей) ** [ что входит Доп. комплект чертежей без лицензии (копия для строителей) включает в себя:

- дополнительный комплект чертежей для строителей без лицензии. ]		5 000
Паспорт проекта ** [ что входит Паспорт проекта - это выдержка из архитектурного раздела проекта, включает в себя:

- общие данные по проекту,
- поэтажные планы,
- фасады,
- основные разрезы по дому.

Паспорт может потребоваться при согласовании проекта в местной архитектуре.]		3 500
Дополнительные услуги:Цена (руб):
Изменение типа фундамента 25 000
Вариант системы отопления с теплым полом по заданию Заказчика (цена от) 15 000
Изменение типа перекрытий 15 000
Паспорт с изменениями 13 500

(**) Паспорт проекта и Доп. комплект чертежей без лицензии (копия для строителей) отдельно от основного комплекта не продаются.
