Чертежи двухэтажного дома № D-165-1P

общая площадь: 164.9 м²

ЦЕНА за АС
49 800 руб

подробнее

Купить
проект дома

Задать вопрос

Комментарии
к проекту

Версия
для печати

Описание проекта

Описания нет.

Материалы для строительства:

Материал стен – газобетон
Фундамент – монолитная ж/б плита
Перекрытия – деревянные балки
Материал кровли – битумная черепица
Наружная отделка – штукатурка, деревянная рейка

Расход строительных материалов:

Материал:	Кол-во:	Ед.изм.:	Комментарий:
Газобетон	103.7	м³	625х250х400мм
Газобетон	3.2	м³	625x250x100мм
Штукатурка	210.4	м²
Древесина	13.1	м²	Деревянная рейка фасадная отделочная
Площадь кровли	227.4	м²
Штукатурка	20.2	м²	Штукатурка каменная (отделка цоколя)
Утеплитель	223.5	м²	Утеплитель фасадов Rockwool Фасад Баттс 70 мм
Утеплитель	191	м²	Утеплитель перекрытия и мансарды Rockwool 200 мм

Акции на проект (актуально на 21.11.2024):

Чертежи фундамента сразу после оплаты

Если строители уже на участке и Вам срочно нужен проект, мы можем выслать чертежи фундамента сразу после оплаты проектной документации. Срок подготовки проекта, как правило, 3-4 рабочих дня (для регионов плюс время на доставку).

Бесплатная доставка проекта

На этот проект предусмотрена бесплатная доставка (только на территории РФ).

Поэтажные планы

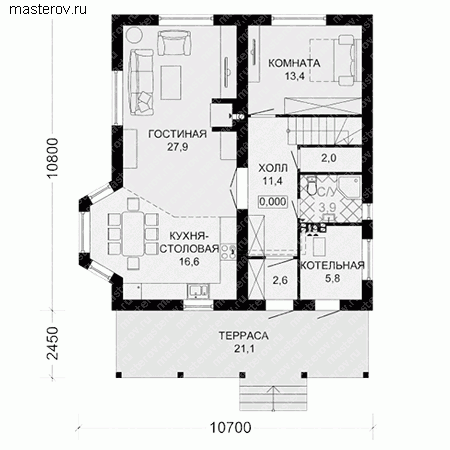

1-й этаж высота: 2.93 мредактировать
Чертежи двухэтажного дома № D-165-1P - 1-й этаж

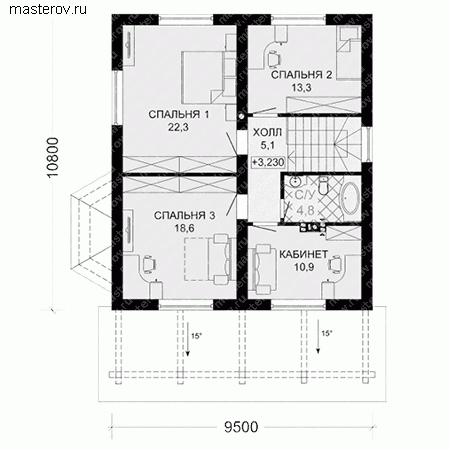

мансарда высота: 1.99 - 2.92 мредактировать
Чертежи двухэтажного дома № D-165-1P - мансарда

Фасады

вид спереди
Чертежи двухэтажного дома № D-165-1P - вид спереди

вид слева
Чертежи двухэтажного дома № D-165-1P - вид слева

вид справа
Чертежи двухэтажного дома № D-165-1P - вид справа

вид сзади
Чертежи двухэтажного дома № D-165-1P - вид сзади

Варианты проекта

Проект № D-165-2P
вариант проекта 50 800 руб

Проект № D-165-1P (S)
Зеркальный вариант проекта (только архитектурная часть чертежей, инженерные сети прямые) 49 800 руб

Проект № D-165-3P
Вариант с навесом для машины 53 800 руб

Проект № D-165-4P
Вариант с гаражом 56 800 руб

Проект № D-192-1P
Вариант проекта с гаражом 56 800 руб

Цена проекта дома

Комплектация:	Цена (руб):
Архитектурно-строительные чертежи [ что входит Минимальный комплект поставки. Архитектурно-строительная часть чертежей включают в себя: Архитектурный раздел: - общие данные по проекту, - поэтажные планы, - фасады, - основные разрезы по дому, - спецификации оконных и дверных проемов, - спецификации перемычек. Конструкторский раздел: - планы фундаментов, - планы перекрытий этажей, - планы стропил, - основные конструктивные узлы, - спецификации на материалы.]	49 800
Полный комплект чертежей [ что входит Полный комплект чертежей включает в себя архитектурно-строительную часть и инженерные коммуникации: Архитектурный раздел: - общие данные по проекту, - поэтажные планы, - фасады, - основные разрезы по дому, - спецификации оконных и дверных проемов, - спецификации перемычек. Конструкторский раздел: - планы фундаментов, - планы перекрытий этажей, - планы стропил, - основные конструктивные узлы, - спецификации на материалы. Инженерный раздел: - электроснабжение, - водоснабжение, - канализация, - отопление.]	64 800
Комплект Застройщика [ что входит Максимальный комплект поставки чертежей. Комплект Застройщика включает в себя: - рабочий комплект чертежей (архитектурно-строительная часть чертежей или полный комплект, в зависимости от того, что разработано), - паспорт проекта, - два дополнительных комплекта чертежей (копии).]	74 900
Доп. комплект чертежей без лицензии (копия для строителей) [ что входит Доп. комплект чертежей без лицензии (копия для строителей) включает в себя:** - дополнительный комплект чертежей для строителей без лицензии. ]	3 000
Паспорт проекта [ что входит Паспорт проекта - это выдержка из архитектурного раздела проекта, включает в себя:** - общие данные по проекту, - поэтажные планы, - фасады, - основные разрезы по дому. Паспорт может потребоваться при согласовании проекта в местной архитектуре.]	5 000
Дополнительные услуги:	Цена (руб):

(**) Паспорт проекта и Доп. комплект чертежей без лицензии (копия для строителей) отдельно от основного комплекта не продаются.
