    Мансардный дом с балконом № D-152-1P [F-0244-0]

    общая площадь: 151.5 м2

    Мансардный дом с балконом № D-152-1P [F-0244-0]

    Описание проекта

    Описания нет.


    Материалы для строительства:

    Фундаменты – сборные ленточные или монолитная плита
    Наружные стены – газобетон
    Перекрытия – ж/б плиты, деревянные балки
    Кровля – мансардная
    Покрытие – металлочерепица
    Наружная отделка – обл. кирпич

    Расход строительных материалов:

    Материал:Кол-во:Ед.изм.:Комментарий:
    Площадь кровли220м2
    Газобетон68.54м3(На наружные стены)
    Газобетон19.25м3(На внутренние несущие стены)
    Утеплитель32.68м3(30 кг/м3 - 163.4 м2)на кровлю толщ. 200мм
    Утеплитель1.2м3(Утеплитель стен пенополистирол, толщ. 50мм)
    Кирпич5000шт(На трубы)
    Кирпич850шт(Полнотелый, стена в котельной)
    Облицовочный кирпич171м2(8300 шт)
    Утеплитель0.6м3(Утеплитель стен под окнами, пенополистирол 30 кг/м3, толщ. 100 мм)

    Акции на проект (актуально на 21.11.2024):

    Бесплатная доставка проекта

    На этот проект предусмотрена бесплатная доставка (только на территории РФ).


    Поэтажные планы

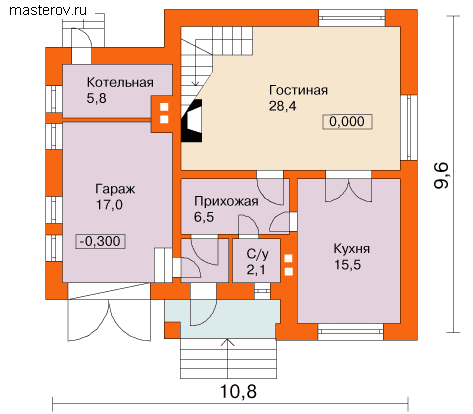

    1-й этаж высота: 2.69 мредактировать
    Мансардный дом с балконом № D-152-1P [F-0244-0] - 1-й этаж

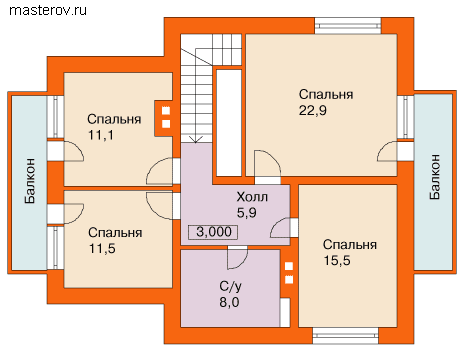

    мансарда высота: 1.23 - 3.8 мредактировать
    Мансардный дом с балконом № D-152-1P [F-0244-0] - мансарда

    Фасады

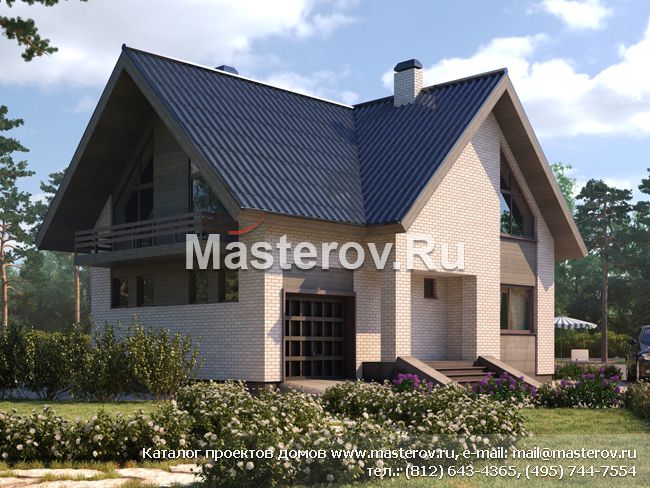

    вид спереди
    Мансардный дом с балконом № D-152-1P [F-0244-0] - вид спереди
    вид слева
    Мансардный дом с балконом № D-152-1P [F-0244-0] - вид слева
    вид справа
    Мансардный дом с балконом № D-152-1P [F-0244-0] - вид справа
    вид сзади
    Мансардный дом с балконом № D-152-1P [F-0244-0] - вид сзади

    Варианты проекта



    Зеркальный вариант проекта 22 800 руб


    Вариант проекта с комнатой на первом этаже и двумя балконами 22 800 руб


    Вариант проекта с комнатой на первом этаже и одним балконом 22 800 руб


    Вариант проекта из бруса 22 800 руб

    Цена проекта дома

    Комплектация:Цена (руб):
    Архитектурно-строительные чертежи [ что входит Минимальный комплект поставки.
    Архитектурно-строительная часть чертежей включают в себя:


    Архитектурный раздел:

    - общие данные по проекту,
    - поэтажные планы,
    - фасады,
    - основные разрезы по дому,
    - спецификации оконных и дверных проемов,
    - спецификации перемычек.

    Конструкторский раздел:

    - планы фундаментов,
    - планы перекрытий этажей,
    - планы стропил,
    - основные конструктивные узлы,
    - спецификации на материалы.
    ]
    22 800
    Полный комплект чертежей [ что входит Полный комплект чертежей включает в себя архитектурно-строительную часть и инженерные коммуникации:

    Архитектурный раздел:

    - общие данные по проекту,
    - поэтажные планы,
    - фасады,
    - основные разрезы по дому,
    - спецификации оконных и дверных проемов,
    - спецификации перемычек.

    Конструкторский раздел:

    - планы фундаментов,
    - планы перекрытий этажей,
    - планы стропил,
    - основные конструктивные узлы,
    - спецификации на материалы.

    Инженерный раздел:

    - электроснабжение,
    - водоснабжение,
    - канализация,
    - отопление.
    ]
    26 900
    Комплект Застройщика [ что входит Максимальный комплект поставки чертежей.
    Комплект Застройщика включает в себя:


    - рабочий комплект чертежей (архитектурно-строительная часть чертежей или полный комплект, в зависимости от того, что разработано),
    - паспорт проекта,
    - два дополнительных комплекта чертежей (копии).
    ]
    32 900
    Доп. комплект чертежей без лицензии (копия для строителей) ** [ что входит Доп. комплект чертежей без лицензии (копия для строителей) включает в себя:

    - дополнительный комплект чертежей для строителей без лицензии.
    ]
    2 000
    Паспорт проекта ** [ что входит Паспорт проекта - это выдержка из архитектурного раздела проекта, включает в себя:

    - общие данные по проекту,
    - поэтажные планы,
    - фасады,
    - основные разрезы по дому.

    Паспорт может потребоваться при согласовании проекта в местной архитектуре.
    ]
    2 500
    Дополнительные услуги:Цена (руб):
    Изменение типа перекрытий (цена от) 15 000
    Изменение типа фундамента (цена от) 15 000

    (**) Паспорт проекта и Доп. комплект чертежей без лицензии (копия для строителей) отдельно от основного комплекта не продаются.
